Бурильные трубы, утяжеленные бурильные трубы, ведущие бурильные трубы

Оглавление      А-Я      Коды ТН ВЭД

1. К частям бурильных машин относятся (8431 43 000 0 ТН ВЭД ТС):
а) утяжеленные бурильные трубы (УБТ) (на официальном языке издания ТН ВЭД (английский язык) "drill collars"), предназначенные для передачи продольного и вращательного усилия на породоразрушающий инструмент, повышения жесткости и устойчивости нижней части бурильной колонны при бурении нефтяных и газовых скважин. Они представляют собой стальное изделие цилиндрической формы, на концах которого выполнены внутренняя и наружная конические резьбы. Утяжеленные бурильные трубы, как правило, имеют наружный диаметр 79 - 279 мм и толщину стенки 23,5 - 89,5 мм.
Некоторые типы утяжеленных бурильных труб имеют на наружной поверхности проточки, спиральные канавки, а также наплавы твердого сплава.
Эти трубы отличаются увеличенной толщиной стенки и более короткой длиной, так как являются первой (нижней) трубой бурильной колонны, на которой крепится породоразрушающий инструмент (долото), и которые испытывают наибольшие нагрузки.
Внешний вид утяжеленных бурильных труб представлен на рис. 26;
б) ведущие бурильные трубы (на официальном языке издания ТН ВЭД (английский язык) "kellies"), предназначенные для передачи вращения от привода к бурильной колонне при бурении нефтяных и газовых скважин, имеющие квадратное, шести- или восьмигранное поперечное сечение со скругленными углами, продольное отверстие круглого поперечного сечения и резьбовые муфтовые соединения на концах.
Внешний вид ведущих бурильных труб представлен на рис. 27.
Характерным признаком ведущих бурильных труб является наличие на их поверхности четырех-, шести- или восьмигранников.
Таким образом, ведущие бурильные трубы и утяжеленные бурильные трубы с конструктивными особенностями, позволяющими идентифицировать их как части, исключительно или в основном предназначенные для использования с бурильными машинами, классифицируются в субпозиции 8431 43 000 0 ТН ВЭД ТС.
2. Бурильные трубы товарной позиции 7304 ТН ВЭД ТС (на официальном языке издания ТН ВЭД (английский язык) "drill pipes") не являются частями, предназначенными исключительно или в основном для буровых машин, и их количество определяется длиной (глубиной) скважины или длиной трубопровода, а не конкретной моделью буровой машины, в связи с чем бурильные трубы исключены из товарной позиции 8431 согласно примечанию 1 з) к разделу XVI ТН ВЭД ТС и включены в товарную позицию 7304.
Бурильные трубы применяют для вертикального бурения нефтяных и газовых скважин, наклонных и горизонтально направленных скважин при прокладке трубопроводов.
Бурильные трубы соединяют ведущие бурильные трубы, имеющие квадратное, шести- или восьмигранное поперечное сечение, с утяжеленной нижней бурильной трубой, отличающейся увеличенной толщиной стенки, большим весом и более короткой длиной.
Бурильные трубы имеют только специальные резьбовые соединения, называемые бурильными замками, и не обладают какими-либо конструктивными особенностями, позволяющими их относить к частям собственно бурильной машины и классифицировать в товарной позиции 8431 ТН ВЭД ТС.
Внешний вид бурильных труб представлен на рис. 28.
На рис. 29 изображена типовая общая схема буровой установки с указанием попозиционного расположения отдельных компонентов, в том числе утяжеленной бурильной трубы, ведущей бурильной трубы и бурильной трубы.

Рис. 26 Внешний вид утяжеленных бурильных труб

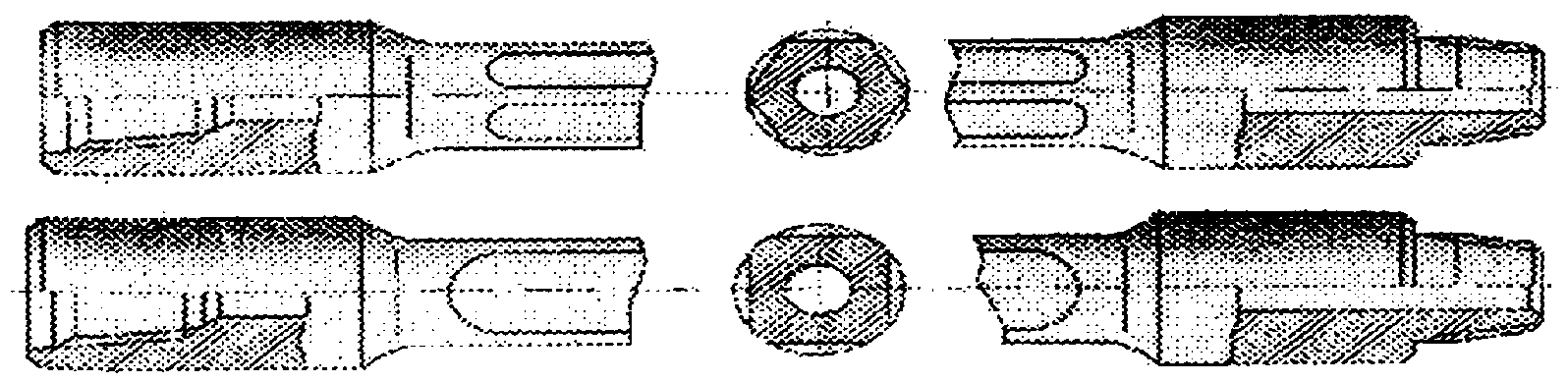

Рис. 27 Внешний вид ведущих бурильных труб

Тип П

Тип БП

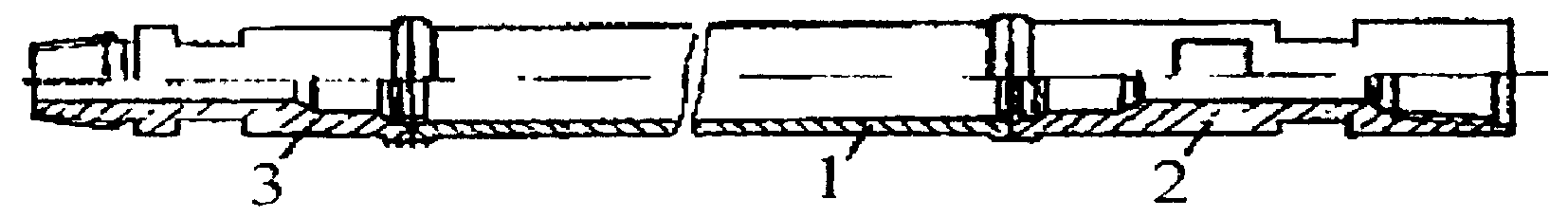

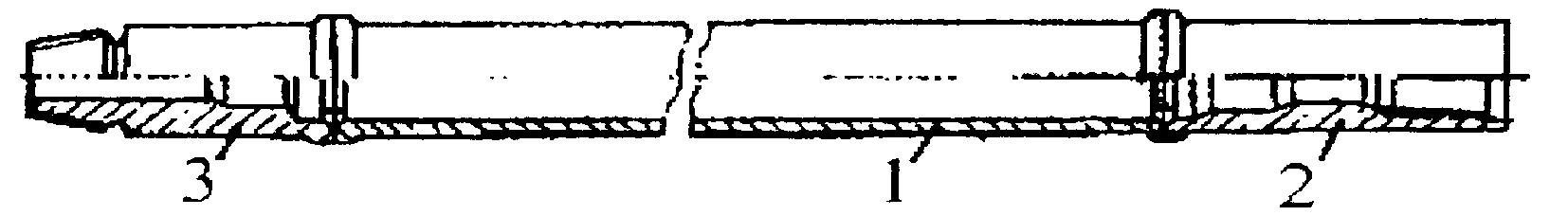

Рис. 28 Внешний вид бурильных труб (тип П - с прорезями, тип БП - без прорезей)

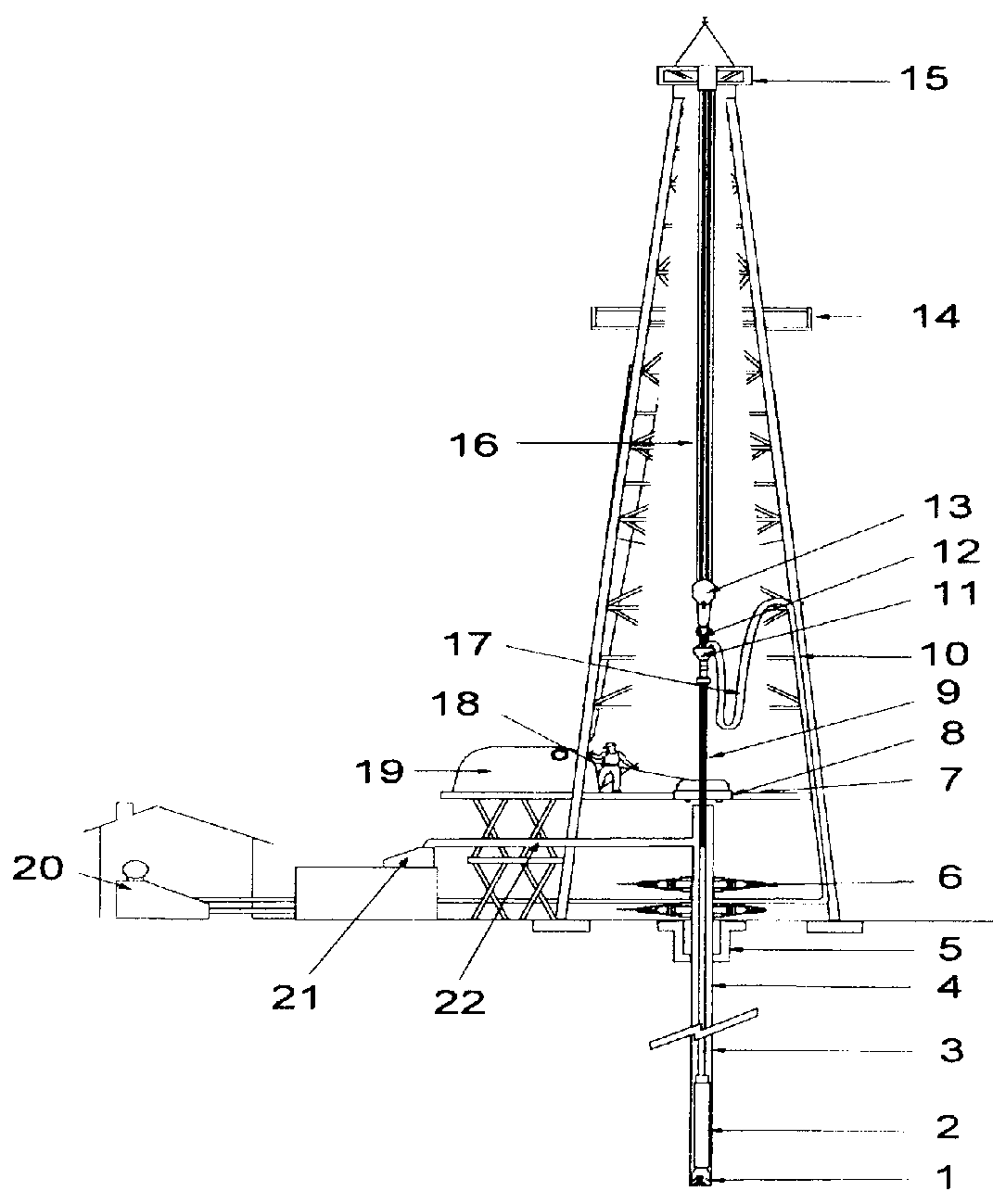

Рис. 29 Общая схема буровой установки:

1 - буровое долото; 2 - утяжеленная бурильная труба; 3 - бурильные трубы; 4 - кондуктор; 5 - устьевая шахта; 6 - противовыбросовое устройство; 7 - пол буровой установки; 8 - буровой ротор; 9 - ведущая бурильная труба; 10 - буровой стояк; 11 - вертлюг; 12 - крюк; 13 - талевый блок; 14 - балкон верхового рабочего; 15 - кронблок; 16 - талевый канат; 17 - шланг ведущей бурильной трубы; 18 - индикатор нагрузки на долото; 19 - буровая лебедка; 20 - буровой насос; 21 - вибрационное сито для бурового раствора; 22 - выкидная линия бурового раствора.
